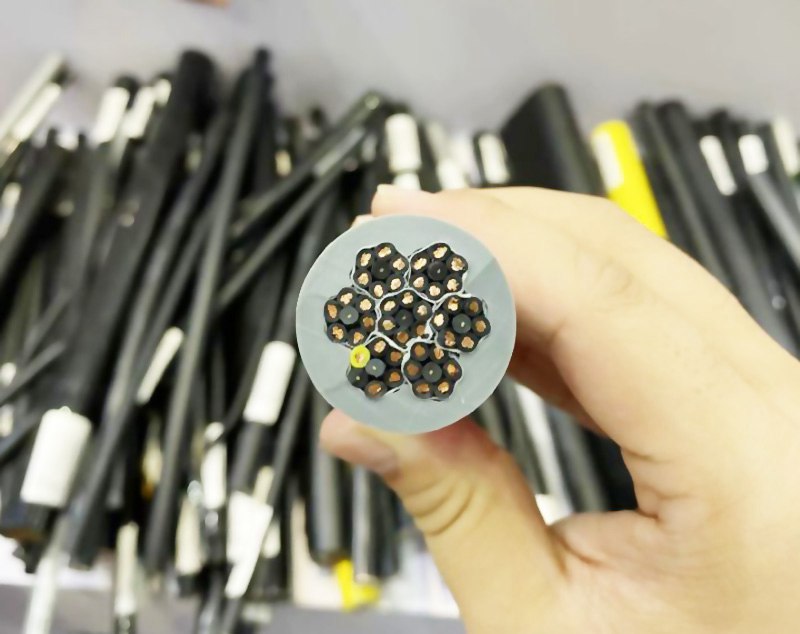

金聯宇拖鏈電纜TRUUSP是什么電纜？

TRUUSP拖鏈電纜在設備單元需求來回移動的場合，為了防止電纜羈絆、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜構成維護,而且電纜還能隨拖鏈完成來回移動,這種能夠跟從拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜，一般也可稱之拖曳電纜，坦克鏈電纜。

1.抗拉中心

在電纜的中心依據芯數數量以及每根芯線穿插區域的空間里盡可能的有一個真實的中心線填充（而不是像一般情況下，用一些填充料或廢塑料制成的廢物芯線填充）這種辦法能有用的維護絞線結構，防止絞線游離到電纜的中心區域。

2.導體結構

電纜應該挑選z.ui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會發生電纜環繞現象。一系列長時間的試驗供給了單根導線的z.ui佳直徑，長度和節向的屏蔽組合，它有z.ui佳的抗拉才干。

3.芯線絕緣

電纜內的絕緣資料不能互相粘滯。而且絕緣層還需求支撐每股單股的導線。因而只要在高壓成型的PVC或許TPE資料才干用于拖鏈的數百萬米電纜中的運用過程中證明他的可靠性。

4.絞線

絞線結構須以z.ui佳的交合節距繞在一個安穩的抗拉中心周圍。但是由于絕緣資料的運用，絞線結構應按運動狀況規劃，從12根芯線開端，因該選用成束絞合的辦法。

5.內護套甲胄式揉捏成型的內護套替代廉價的羊毛資料，填充物或隸屬填充物。這一辦法能保證絞線結構不會散亂。

6.屏蔽用優化的織造視點將屏蔽層緊緊的織造在內護套外，松懈的織造帶會下降EMC的維護才干而且屏蔽層也很快因屏蔽的開裂而失效。嚴密織造的屏蔽層一起具有抗扭力的效果。

7.外護套由不同的改進資料制成的外護套具有不同的功用，有抗UV功用的，有抗低溫功用的，有耐油的以及本錢優化的。但一切的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套須是高柔性的但也要有支撐功用，當然應該是高壓成型的。

拖鏈電纜在拖鏈里邊的布線設備準則及注意事項有哪些？

1、電纜拖鏈之間的空間隔離準則和其它的設備準則相同。
2、導多芯電纜較小時(10mm一下的)，為防止其在電纜托鏈中松懈，主張運用引導管作為載體。
3、電纜穿線鏈中的電纜有必要滑潤直線運轉，不能歪曲或彎曲，電纜有必要從電纜盤或卷筒上旋轉翻開，不能從頂端扭絞地抽取。
4、電纜拖鏈中的電纜分量要均勻的分配，防止在運轉時由于分量不均導致事端，分配電纜的準則為:較重的坐落兩頭，較輕的坐落中心。一切電纜有必要安全地固定在拖鏈的一端，這樣能夠保證電纜能夠與其他設備安全地移動到另一端
5、電纜不同，依據電纜不同在電纜維護鏈中擺放的準則為:扁平電纜和圓電纜混合裝在拖鏈中時，電纜之間有必要松懈設備。電纜兩頭有必要設備固定件，盡量防止在旁邊設備不同尺度的圓電纜。
