九十年代初剛進入電梯職業的時分，電梯隨動電纜都是下圖的圓電纜，跟著計算機技術的開展，串行通訊的使用，對電梯電纜的要求也發生了改動。
那么圓電纜與扁電纜有何異同，咱們搞電梯的人都能說了解還真不容易。
首要你要了解透徹電磁感應規律，要了解串行通訊否則會是知其然不知其所以然。
電磁感應規律：不論在什么狀況下，只需穿過回路的磁通量發生了改動，回路中就會有電流，假如回路敞開回路兩頭就會有電壓。
這是發電機原理也是攪擾的理論基礎。
下邊這張相片是我特意照的，是九十年代迅達電梯的隨動電纜，仔細觀察導線之間均勻分布之間沒有差異。電纜沒有鋼索。

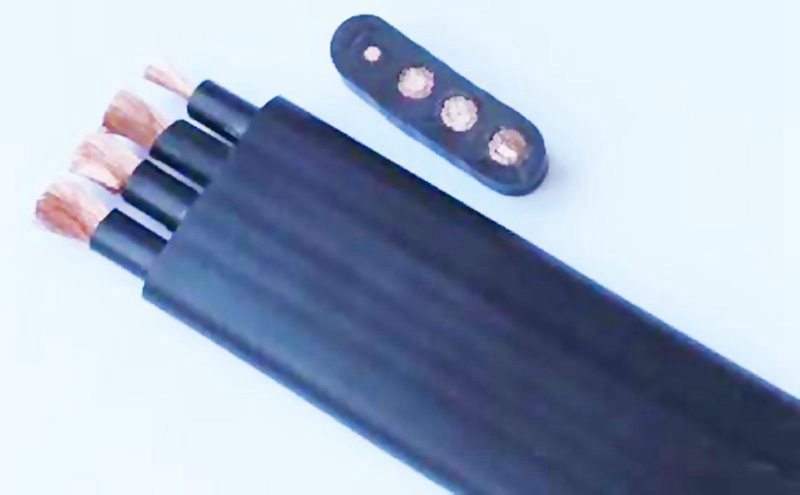

而下邊的扁平電纜方式已徹底改動，這個扁平電纜乃至已經有兩根鋼索。現在在運轉的電梯更多的是電纜中心有一根鋼索。有了雙絞屏蔽線。
前期的電梯，繼電器操控或許并行通訊的電梯，信號大都是高電壓抗攪擾才能都比較強。串行通訊施行使用后，抗攪擾問題被提到了議事議程上來。
隨動電纜里都有什么等級的電壓呢？
現在的轎內照明、轎廂電扇、以及門機回路都需求AC220V溝通電，也便是往常所說的強電。
轎內的內選信號和其它功用信號則會經過串行通訊經隨動電纜與操控柜相聯。
那么了解圓電纜與扁電纜有何不同和電磁感應規律有什么關系呢？
首要假如圓電纜里有一跟前方，那么依據右手定則，這根導線周圍就會布滿交變的磁場。這時其它的電纜地點的回路都會在這個交變磁場的感應下，感應出電流。這便是攪擾的本源。
假如是扁電纜，即便只要一個中心鋼索，狀況就會大為不同。咱們都知道鋼索一方面加強了電纜的強度，增長了電纜的使用壽命。更重要的是它仍是磁力線的良導體，前方發生的交變磁力線到鋼索這就會簡直被徹底吸收而不越雷池半步，那兒的串行通訊線就都安全了。
即便有些漏磁，通訊線又是雙絞又是屏蔽，也安全的很。
鋼索還有一個效果，便是在操控柜這頭，壓接在PE的端子上，在轎廂這頭承載著接地的效果。
吊車扁電纜 絕緣線芯分色，為敷設裝置提供方便。吊車扁電纜可按顧客需求，在纜芯兩邊添加鋼絲繩或其他承力元件
|
產品類型，標準，用處：
|
||||||||||||||||||||||||||
|
|
| 規 格 standards |
導體結構 conductor structure |
電纜參閱數據 | 20℃時最小絕緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似分量 | 20℃最大直流電阻 | |||||
| 芯數×截面積mm2 | 根數/直徑 mm |
YB YBF YBZ mm |
YB YBF YBZ Kg/mm |
不鍍錫 Ω/km |
鍍錫 Ω/km |
YB YBF |
YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
| 規 格 standards |
導體結構 Conductor structure |
電纜參閱數據 | 20℃時最小絕緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似分量 | 20℃最大 直流電阻 |
|||||
| 芯數×截面積mm2 | 根數/直徑mm | YB YBF YBZ mm |
YB YBF YBZ Kg/mm |
不鍍錫 Ω/km |
鍍錫 Ω/km |
YB YBF |
YBZ |
| 4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
| 4×4 | 56/0.30 | 26.2×9.1 | 396 | 4.95 | 5.09 | ||
| 4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
| 4×10 | 84/0.30 | 36.5×12 | 835 | 1.91 | 1.95 | ||
| 4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
| 4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.54 | 0.565 | 40 | 300 |
| 7×2.5 | 49/0.25 | 37.2×8.2 | 490 |
