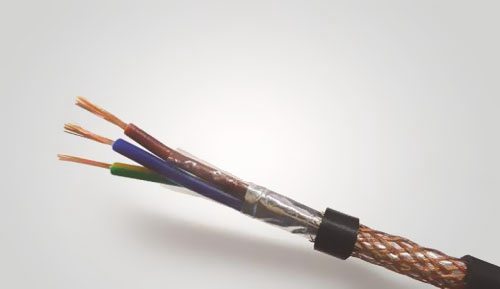

RVVP屏蔽電纜是運用金屬網狀織造層把信號線包裹起來的傳輸線。織造層一般是紅銅或許鍍錫銅。

屏蔽的意圖

屏蔽是為了確保在有電磁攪擾環境下體系的傳輸功能，這兒的抗攪擾性應包含兩個方面，即抵擋外來電磁攪擾的才能以及體系自身向外輻射電磁攪擾的才能。理論上講，在線纜和銜接件表面包上一層金屬材料屏蔽層，能夠有用地濾除不必要的電磁波（這也是現在絕大多數屏蔽體系選用的辦法），但是，這種辦法的有用程度究竟怎么呢？關于屏蔽體系而言，單單有了一層金屬屏蔽層是不行的，更重要的是有必要將屏蔽層徹底杰出地接地，這樣才能把攪擾電流有用地導入大地。但是，實踐施工時，屏蔽體系存在一些不行忽視的困難：因為屏蔽體系對接地的嚴苛要求，極簡單形成接地不良，比方接地電阻過大、接地電位不均衡等，這樣在傳輸體系的某兩點間便會發生電位差，從而發生金屬屏蔽層上的電流，形成屏蔽層不接連，損壞其完好性。這時，屏蔽層自身已經成為一個最大的攪擾源，因此導致其功能反而遠不如非屏蔽體系。屏蔽線在高頻傳輸時，需求兩頭接地，這樣更有可能在屏蔽層上發生電位差。由此可見，屏蔽體系自身的要求，恰恰構成確保其功能的最大妨礙.一個完好的屏蔽體系要求處處屏蔽，一旦有任何一點的屏蔽不能滿足要求，都勢必會影響到體系的全體傳輸功能。但是，現在市場上還很罕見網絡集線器或計算機自身具有屏蔽支撐，所以很難完成整個傳輸鏈路的屏蔽。

屏蔽護套電線電纜基本信息：

一、產品規范：GB12972.6---91

二、運用范圍

本產品適用于變壓器及相似設備用

三、運用特性

1.額外電壓U0/U3.6/6KV

2.電纜導體的長時間工作溫度為90°C

3.電纜的最小曲折半徑為電纜直徑6倍

4.電纜不得在日光下長時間露出

5.電纜的底線芯有必要杰出接地

四、類型、稱號及用處

類型：RVVP；

稱號：屏蔽護套軟電纜；

用處：額外電壓為3.6/6KV的井下移動變壓器及相似設備的電源銜接

五、首要技能功能

1.制品電纜應該飽嘗工頻溝通電壓實驗動力線芯為11.0kv5min

2.過渡電阻：屏蔽層或監督層的過渡電阻應該不大于3kΩ。

3.焚燒實驗：電纜應飽嘗GB12666.2DZ---1所規則的焚燒實驗

4.部分放電實驗：1.5U0放電量不大于20PC

5.介質損耗角正切實驗：U0時不大于0.035.

6.沖擊電壓實驗：95°C，60KV正負極性情各10次之后，對電纜款式施加工頻11KV電壓，15min

7.電纜應能飽嘗3U，4h工頻電壓實驗
